Agregat wody lodowej – kompletny poradnik o chillerach przemysłowych

Jak działa agregat wody lodowej?

Agregat wody lodowej działa poprzez odbieranie ciepła z wody lub roztworu glikolu w parowniku i oddawanie tego ciepła do otoczenia przez skraplacz.

Wewnątrz chillera pracuje zamknięty obieg czynnika chłodniczego. Parownik odbiera ciepło z medium obiegowego, sprężarka podnosi ciśnienie czynnika, skraplacz oddaje energię do powietrza lub wody chłodzącej, a zawór rozprężny przygotowuje czynnik do kolejnego cyklu.

Schłodzona woda lub glikol są następnie pompowane do odbiorników w zakładzie, na przykład wymienników, maszyn, form wtryskowych, linii technologicznych albo central wentylacyjnych.

Jeżeli potrzebujesz krótszego wprowadzenia do samego urządzenia, zobacz artykuł co to jest chiller i jak działa.

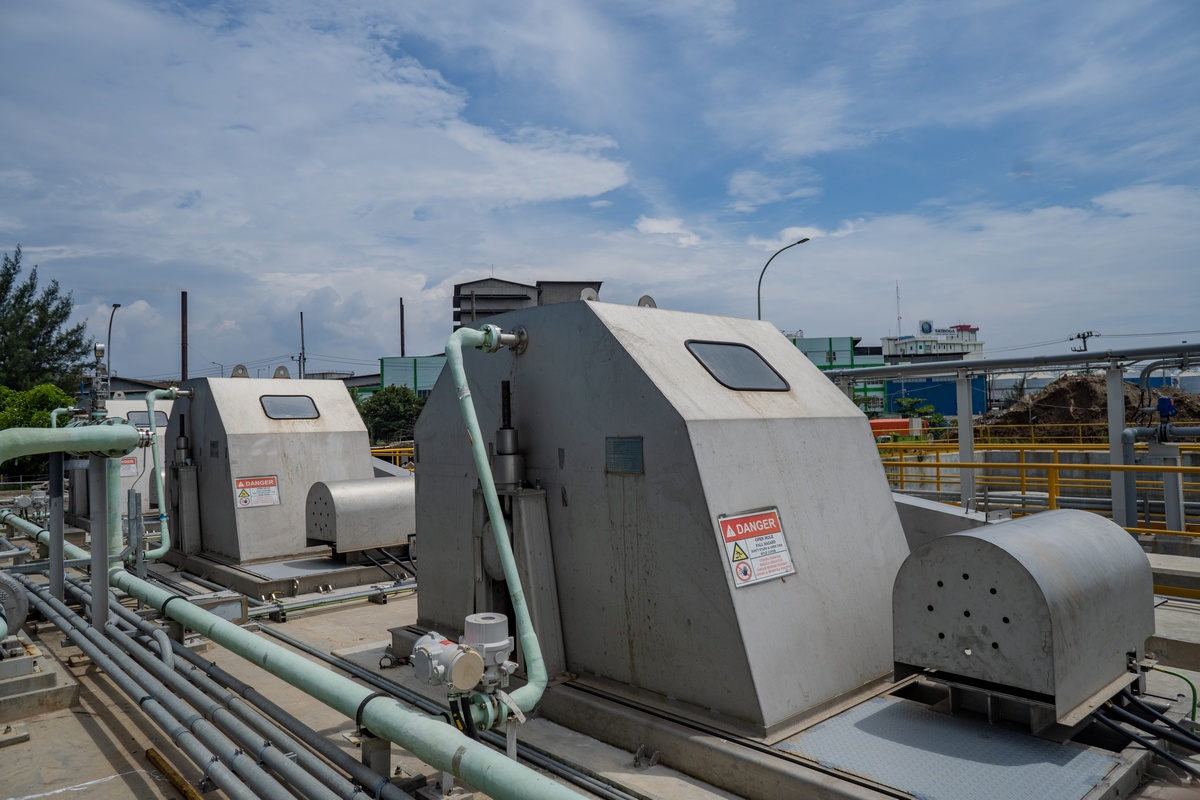

Z czego składa się kompletny system wody lodowej?

Kompletny system wody lodowej składa się z źródła chłodu, hydrauliki, odbiorników, automatyki oraz układu odprowadzania ciepła.

Jakie są rodzaje chillerów przemysłowych?

Chillery przemysłowe dzieli się głównie według sposobu chłodzenia skraplacza, rodzaju sprężarki i sposobu regulacji wydajności.

Chillery chłodzone powietrzem

Chiller powietrzny oddaje ciepło bezpośrednio do powietrza zewnętrznego przez wymiennik lamelowy i wentylatory.

Nie wymaga osobnego obiegu wody chłodzącej, dlatego instalacja jest prostsza. Jego parametry zależą jednak od temperatury otoczenia, szczególnie podczas wysokich temperatur letnich.

Chillery chłodzone wodą

Chiller wodny oddaje ciepło do osobnego obiegu skraplaczowego, który współpracuje z urządzeniem odprowadzającym energię do otoczenia.

Taka konfiguracja daje dużą swobodę projektową i może być korzystna przy większych mocach lub pracy ciągłej, ale wymaga dodatkowej hydrauliki, automatyki i obsługi układu odprowadzania ciepła.

Chillery z free coolingiem

Chiller z free coolingiem wykorzystuje niską temperaturę zewnętrzną do częściowego lub pełnego chłodzenia medium bez konieczności utrzymywania pełnej pracy sprężarek.

Efekt zależy od wymaganej temperatury wody lub glikolu, lokalnych warunków klimatycznych i liczby godzin pracy instalacji w chłodniejszej części roku.

Chillery absorpcyjne

Agregaty absorpcyjne wykorzystują energię cieplną zamiast sprężarki mechanicznej jako głównego źródła napędu procesu chłodniczego.

Mogą mieć uzasadnienie tam, gdzie zakład dysponuje stabilnym źródłem ciepła odpadowego, pary albo gorącej wody.

Pełną ofertę urządzeń dla zastosowań przemysłowych znajdziesz na stronie chillerów i agregatów wody lodowej.

Jak dobrać chiller do procesu?

Dobór chillera powinien zacząć się od bilansu cieplnego, wymaganej temperatury medium oraz rzeczywistego profilu obciążenia procesu.

Przy doborze trzeba określić:

• maksymalną i typową moc chłodniczą,
• temperaturę medium na zasilaniu i powrocie,
• rodzaj medium: wodę, glikol lub inną ciecz technologiczną,
• minimalne i częściowe obciążenie instalacji,
• liczbę godzin pracy w ciągu roku,
• wymagania dotyczące redundancji i ciągłości procesu,
• warunki temperatury zewnętrznej,
• dostępność miejsca i możliwości posadowienia urządzenia,
• poziom hałasu i wymagany dostęp serwisowy,
• możliwość wykorzystania free coolingu lub odzysku ciepła.

Zbyt duży agregat może przez znaczną część czasu pracować poza optymalnym zakresem, natomiast urządzenie niedowymiarowane może nie utrzymać wymaganej temperatury w okresie największego obciążenia.

Dlaczego hydraulika instalacji wody lodowej jest tak ważna?

Hydraulika jest kluczowa, ponieważ chiller może pracować prawidłowo tylko przy odpowiednim przepływie i wystarczającej pojemności wodnej układu.

Problemy po stronie pomp, filtrów, bypassów, zaworów albo zbiornika buforowego często wyglądają jak awaria samego agregatu. Zbyt niski przepływ może powodować alarmy i ryzyko zamarzania parownika, a zbyt mała pojemność układu może sprzyjać częstym startom sprężarek.

W większych systemach wygodnym rozwiązaniem jest prefabrykowany moduł hydrauliczny do instalacji wody lodowej, który integruje pompy, armaturę, zbiornik, pomiary i automatykę w jednym układzie.

Co wpływa na efektywność energetyczną chillera?

Na efektywność energetyczną chillera wpływają przede wszystkim temperatury parowania i skraplania, częściowe obciążenie, przepływ medium oraz sposób sterowania.

Znaczenie mają także czystość wymienników, stan sprężarki, nastawy pomp i wentylatorów oraz temperatura wody lodowej. Im niższa temperatura wymagana przez proces i im trudniejsze warunki oddawania ciepła, tym większą pracę musi wykonać układ chłodniczy.

Przy porównywaniu urządzeń warto analizować nie tylko moc nominalną, ale również COP, EER oraz zachowanie urządzenia przy częściowym obciążeniu. Sposób interpretacji tych wskaźników opisujemy w poradniku COP i EER – jak je czytać i porównywać.

W praktyce najwięcej mówi nie pojedynczy parametr katalogowy, ale zachowanie całego systemu w rzeczywistym profilu pracy.

Jakie problemy najczęściej występują w eksploatacji chillerów?

Najczęstsze problemy wynikają z pogorszenia wymiany ciepła, nieprawidłowego przepływu, zmian parametrów czynnika chłodniczego albo przeciążenia sprężarki.

Jeżeli problem dotyczy sprężarki, pomocny będzie osobny materiał o najczęstszych przyczynach uszkodzenia sprężarki chłodniczej.

Jak planować serwis i przeglądy chillera?

Serwis należy planować na podstawie intensywności pracy urządzenia, wymagań producenta, warunków środowiskowych i obowiązków wynikających z zastosowanego czynnika.

Nie ma jednej częstotliwości odpowiedniej dla wszystkich instalacji. Chiller pracujący sezonowo w czystym środowisku wymaga innego harmonogramu niż urządzenie pracujące całodobowo w zakładzie o dużym zapyleniu.

Zakres kontroli może obejmować między innymi:

• temperatury i ciśnienia w obiegu chłodniczym,
• stan i czystość wymienników,
• przepływ wody lub glikolu,
• pracę pomp i wentylatorów,
• stan połączeń elektrycznych,
• alarmy i historię pracy sterownika,
• stan oleju oraz parametry sprężarki,
• szczelność układu i dokumentację wymaganą dla danego urządzenia.

FG-System prowadzi serwis agregatów wody lodowej i chillerów pracujących w instalacjach przemysłowych.

Kiedy modernizować, a kiedy wymienić chiller?

Modernizacja ma sens wtedy, gdy główne elementy urządzenia są w dobrym stanie, a największe straty wynikają z automatyki, hydrauliki, sterowania lub niedopasowania systemu do obecnego procesu.

Przed decyzją warto sprawdzić:

• stan sprężarek i wymienników,
• dostępność części zamiennych,
• rodzaj i przyszłą dostępność czynnika chłodniczego,
• zużycie energii w aktualnym profilu pracy,
• możliwość poprawy regulacji wydajności,
• stan obiegu hydraulicznego,
• możliwość wykorzystania free coolingu lub odzysku ciepła.

Jeżeli urządzenie jest mechanicznie sprawne, poprawa sterowania, pomp, przepływów albo sposobu odprowadzania ciepła może być bardziej racjonalna niż wymiana całego agregatu. Jeżeli jednak podstawowe podzespoły są zużyte, urządzenie nie odpowiada już wymaganiom procesu albo jego dalsza eksploatacja staje się coraz trudniejsza, wymiana może być uzasadniona.

Czy warto odzyskiwać ciepło z chillera?

Odzysk ciepła ma największy sens wtedy, gdy zakład jednocześnie potrzebuje chłodu i posiada stabilny odbiornik energii cieplnej.

Ciepło oddawane przez skraplacz może zostać wykorzystane do podgrzewania wody technologicznej, przygotowania ciepłej wody użytkowej, ogrzewania pomieszczeń albo wspomagania innych procesów.

Opłacalność zależy od temperatury dostępnego ciepła, liczby godzin równoczesnego zapotrzebowania na chłód i ciepło oraz kosztu alternatywnego źródła energii.

Najczęstsze pytania o agregaty wody lodowej

Czy chiller i agregat wody lodowej to to samo?

Tak, w praktyce branżowej chiller i agregat wody lodowej oznaczają urządzenie schładzające wodę lub glikol w obiegu pośrednim.

Określenie „agregat chłodniczy” jest szersze i może odnosić się również do innych typów urządzeń chłodniczych.

Jaka temperatura wody lodowej jest najlepsza?

Najlepsza temperatura to najwyższa wartość, która nadal spełnia wymagania procesu lub odbiornika.

Zbyt niska nastawa zwiększa różnicę temperatur w obiegu chłodniczym i może pogarszać efektywność energetyczną.

Czy chiller może pracować zimą?

Tak, jeżeli urządzenie i instalacja hydrauliczna są przygotowane do pracy w wymaganych warunkach zewnętrznych.

Trzeba uwzględnić ochronę medium przed zamarzaniem, zakres pracy agregatu oraz strategię sterowania.

Co powoduje taktowanie chillera?

Taktowanie najczęściej wynika z niedopasowania mocy do obciążenia, zbyt małej pojemności wodnej, problemów z przepływem lub niewłaściwego sterowania.

Przyczynę trzeba ustalić na podstawie trendów temperatur, czasów pracy i parametrów hydraulicznych.

Ile energii zużywa chiller?

Zużycie energii zależy od mocy chłodniczej, EER lub COP, warunków pracy oraz liczby godzin przy poszczególnych poziomach obciążenia.

Dlatego roczne zużycie najlepiej liczyć na podstawie profilu pracy, a nie tylko przez pomnożenie mocy nominalnej przez liczbę godzin.

Czy lepiej kupić większy chiller z zapasem?

Nie zawsze. Zbyt duży zapas mocy może pogorszyć pracę przy małym obciążeniu i zwiększyć częstotliwość startów.

Bezpieczniej dobrać urządzenie na podstawie rzeczywistego profilu procesu i przewidywanych zmian obciążenia.
