Technologie chłodnicze w przemyśle dobiera się do temperatury procesu, profilu obciążenia, dostępności wody, warunków otoczenia i wymagań dotyczących ciągłości pracy.
W praktyce nie ma jednej metody, która sprawdzi się równie dobrze w każdej fabryce, magazynie czy linii technologicznej.
Innego układu wymaga proces z wodą lodową o stałej temperaturze, innego chłodzenie maszyn CNC, a jeszcze innego instalacja, która ma wykorzystywać niską temperaturę zewnętrzną przez część roku.
Najczęstszy błąd polega na porównywaniu samych urządzeń bez rozdzielenia źródła chłodu, obiegu pośredniego i sposobu odprowadzania ciepła.
Dlatego wybór technologii warto zacząć od bilansu cieplnego i funkcji, jaką chłodzenie ma pełnić w procesie, a dopiero później od konkretnego urządzenia.
- Jakie metody chłodzenia stosuje się w przemyśle?
- Czym różni się źródło chłodu od odprowadzania ciepła?
- Jak porównać najważniejsze technologie chłodnicze?
- Z jakich elementów składa się przemysłowy system chłodzenia?
- Jak dobrać technologię chłodniczą do procesu?
- Jakie technologie zyskują znaczenie w nowoczesnym chłodnictwie?
- Kiedy modernizować istniejącą instalację?
- Najczęstsze pytania
Jakie metody chłodzenia stosuje się w przemyśle?
W przemyśle stosuje się przede wszystkim chłodzenie bezpośrednie, układy pośrednie z wodą lub glikolem, chłodzenie suche, chłodzenie wyparne oraz free cooling.
Poszczególne metody różnią się sposobem odbioru i transportu ciepła, zakresem temperatur, zużyciem energii i wody oraz wymaganiami eksploatacyjnymi.
Chłodzenie bezpośrednie DX
W układzie DX czynnik chłodniczy odparowuje bezpośrednio w wymienniku obsługującym chłodzony proces lub powietrze.
Rozwiązanie ogranicza liczbę obiegów pośrednich, ale wymaga precyzyjnego doboru instalacji chłodniczej i sterowania czynnikiem.
Chłodzenie pośrednie wodą lub glikolem
Źródło chłodu schładza medium pośrednie, które następnie transportuje chłód do wielu odbiorników w zakładzie.
To typowe rozwiązanie dla rozbudowanych instalacji przemysłowych, w których liczy się elastyczny rozdział chłodu i możliwość rozbudowy.

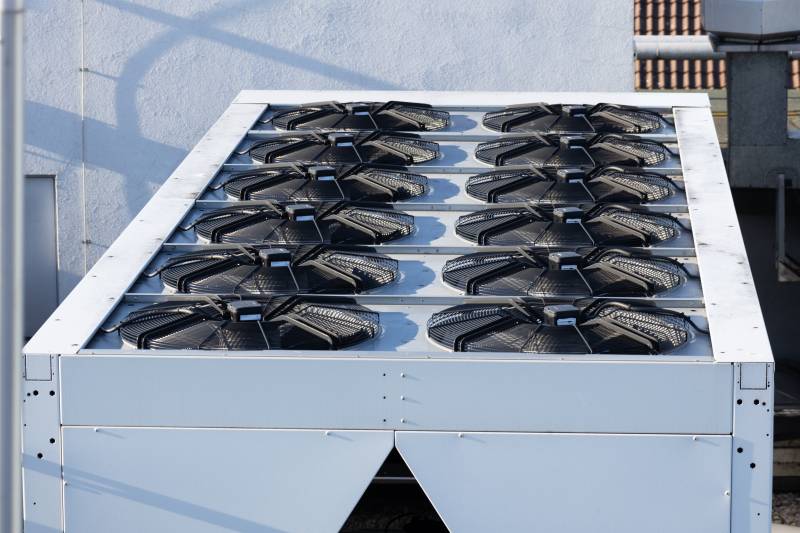

Chłodzenie suche
Dry cooler oddaje ciepło do powietrza zewnętrznego przez wymiennik, bez bezpośredniego kontaktu medium procesowego z otoczeniem.
W zamkniętych obiegach ogranicza zużycie wody i upraszcza gospodarkę medium chłodzącym.

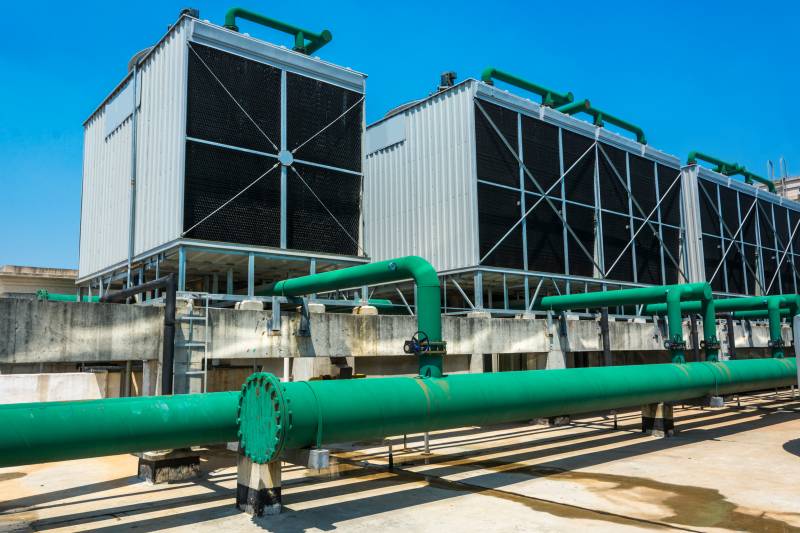

Chłodzenie wyparne
Wieża chłodnicza wykorzystuje efekt odparowania wody, dzięki czemu może osiągać niższe temperatury medium niż klasyczny układ suchy przy tych samych warunkach zewnętrznych.
Wymaga jednak kontroli jakości wody, uzupełniania strat i odpowiedniej obsługi instalacji.
Free cooling
Free cooling wykorzystuje niską temperaturę zewnętrzną do ograniczenia lub czasowego wyłączenia pracy sprężarek.
Największy potencjał ma tam, gdzie chłód jest potrzebny również jesienią, zimą i w okresach przejściowych.
Chłodzenie absorpcyjne
Agregaty absorpcyjne wykorzystują ciepło jako główne źródło napędu obiegu chłodniczego zamiast sprężarki mechanicznej.
Technologia może mieć uzasadnienie tam, gdzie zakład dysponuje użytecznym ciepłem odpadowym lub innym tanim źródłem energii cieplnej.
Czym różni się źródło chłodu od odprowadzania ciepła?
Źródło chłodu obniża temperaturę medium używanego w procesie, natomiast układ odprowadzania ciepła przekazuje odebraną energię do otoczenia lub innego odbiornika.
To rozróżnienie jest ważne, ponieważ chiller, dry cooler i wieża chłodnicza nie pełnią tej samej funkcji, mimo że wszystkie występują w instalacjach chłodzenia.
Chiller przemysłowy jest źródłem chłodu i schładza wodę lub glikol do temperatury wymaganej przez proces. Z kolei dry cooler i wieża chłodnicza najczęściej odpowiadają za odprowadzenie ciepła albo wspierają pracę instalacji w określonych warunkach.
Nie należy porównywać chillera z dry coolerem wyłącznie jako dwóch alternatywnych urządzeń. W wielu instalacjach oba elementy współpracują, a dry cooler może przejmować część obciążenia w trybie free cooling.
Jak porównać najważniejsze technologie chłodnicze?
Najlepsza technologia zależy od tego, jaką temperaturę trzeba utrzymać, jak zmienia się obciążenie i jakie zasoby są dostępne w obiekcie.
Poniższa tabela pokazuje najważniejsze różnice pomiędzy rozwiązaniami często stosowanymi w przemyśle.
| Technologia | Główna funkcja | Najważniejsza zaleta | Główne ograniczenie |
|---|---|---|---|
| Chiller | Wytwarzanie wody lodowej lub chłodnego glikolu | Precyzyjna kontrola temperatury niezależnie od warunków zewnętrznych | Zużycie energii przez sprężarki i urządzenia pomocnicze |
| Dry cooler | Oddawanie ciepła do powietrza | Zamknięty obieg i niewielkie zużycie wody | Temperatura medium zależy od warunków zewnętrznych |
| Wieża chłodnicza | Odprowadzanie ciepła przez chłodzenie wyparne | Możliwość uzyskania korzystnych temperatur w ciepłych warunkach | Zużycie i uzdatnianie wody oraz większe wymagania eksploatacyjne |
| Free cooling | Wykorzystanie niskiej temperatury zewnętrznej | Ograniczenie pracy sprężarek przez część roku | Efekt zależy od klimatu i wymaganej temperatury medium |
| Układ DX | Bezpośrednie chłodzenie odbiornika przez obieg czynnika | Brak dodatkowego obiegu wody lodowej | Mniejsza elastyczność przy rozbudowanych i rozproszonych odbiornikach |
W praktyce często stosuje się układy hybrydowe. Przykładem jest chiller współpracujący z dry coolerem albo układ wody chłodzącej wykorzystujący wieżę chłodniczą jako element odprowadzania ciepła.
Z jakich elementów składa się przemysłowy system chłodzenia?
Kompletny system chłodzenia obejmuje zwykle źródło chłodu, instalację hydrauliczną, odbiorniki, układ odprowadzania ciepła oraz automatykę.
Źródło chłodu
Może nim być chiller, układ bezpośredniego odparowania albo inne rozwiązanie dobrane do wymaganej temperatury i mocy.
Obieg hydrauliczny
Pompy, zbiorniki buforowe, rurociągi i armatura odpowiadają za stabilny przepływ wody lub glikolu do odbiorników.
Odbiorniki chłodu
Wymienniki, maszyny, linie produkcyjne albo procesy technologiczne odbierają chłód w miejscu, w którym jest potrzebny.
Odprowadzanie ciepła
Skraplacze, dry coolery lub wieże chłodnicze oddają energię odebraną z procesu do otoczenia.
Automatyka i monitoring
Sterowanie dobiera pracę urządzeń do aktualnego obciążenia, kontroluje parametry i reaguje na odchylenia.
Odzysk energii
W wybranych instalacjach ciepło odpadowe może zostać wykorzystane do ogrzewania, przygotowania ciepłej wody lub innego procesu.
Jak dobrać technologię chłodniczą do procesu?
Dobór technologii powinien zacząć się od bilansu cieplnego, wymaganej temperatury oraz profilu obciążenia w ciągu doby i roku.
Przy projektowaniu warto odpowiedzieć na kilka pytań:
- jaką moc chłodniczą trzeba zapewnić w warunkach maksymalnego obciążenia,
- jak często instalacja pracuje przy częściowym obciążeniu,
- jaką temperaturę musi mieć medium na zasilaniu i powrocie,
- czy proces wymaga pracy całodobowej i redundancji,
- czy dostępna jest woda technologiczna i jaka jest jej jakość,
- ile miejsca można przeznaczyć na urządzenia i instalację,
- czy istnieje możliwość wykorzystania free coolingu lub ciepła odpadowego,
- jak ważne są późniejszy serwis i możliwość rozbudowy systemu.
Wybór tylko na podstawie nominalnej mocy urządzenia może prowadzić do problemów przy częściowym obciążeniu, zbyt wysokich kosztów eksploatacji albo częstego taktowania sprężarek.
Wpływ parametrów pracy na koszty szerzej opisujemy w materiale o efektywności energetycznej w chłodnictwie przemysłowym.
Jakie technologie zyskują znaczenie w nowoczesnym chłodnictwie przemysłowym?
Najważniejszy kierunek rozwoju to łączenie efektywności energetycznej, automatyzacji, niskoemisyjnych czynników i wykorzystania energii odpadowej.
Regulacja wydajności i automatyka
Sprężarki, pompy i wentylatory coraz częściej pracują ze zmienną wydajnością, dzięki czemu instalacja może dostosować pobór energii do rzeczywistego zapotrzebowania.
Zdalny monitoring
Rejestracja temperatur, ciśnień, przepływów, alarmów i poboru mocy pozwala wykrywać odchylenia zanim doprowadzą do awarii albo zauważalnego spadku wydajności.
Free cooling i układy hybrydowe
Łączenie kilku metod pozwala wykorzystać warunki zewnętrzne bez rezygnacji z pewnego źródła chłodu w okresach wysokiej temperatury.
Czynniki chłodnicze o niższym GWP
Zmiany regulacyjne powodują, że dobór czynnika staje się częścią długoterminowej strategii technicznej. Przy planowaniu nowej instalacji lub modernizacji warto uwzględnić kierunek zmian opisany w poradniku F-gazy 2026 i zmiany czynników chłodniczych.
Odzysk ciepła
Ciepło odprowadzane przez system chłodniczy może stać się użytecznym źródłem energii dla innych procesów, jeżeli temperatura i profil zapotrzebowania pozwalają na jego wykorzystanie.
Kiedy modernizować istniejącą instalację chłodniczą?
Modernizację warto rozważyć wtedy, gdy instalacja nadal działa, ale zużywa coraz więcej energii, ogranicza produkcję albo nie daje się już elastycznie dostosować do nowych odbiorników.
Nie zawsze oznacza to wymianę całego systemu. W zależności od wyników pomiarów można zmienić automatykę, sposób regulacji pomp i wentylatorów, przebudować hydraulikę, dodać free cooling albo wymienić wybrane urządzenia.
Najpierw należy jednak ustalić, gdzie powstaje rzeczywiste ograniczenie. Bez tego nowy chiller może pracować w tych samych niekorzystnych warunkach co stare urządzenie.
FG-System może przeanalizować obciążenie cieplne, wymagane temperatury, warunki techniczne obiektu i profil pracy, a następnie dobrać układ chłodzenia dopasowany do rzeczywistych potrzeb zakładu.
Najczęstsze pytania o technologie chłodnicze w przemyśle
Czym różni się chłodzenie bezpośrednie od pośredniego?
W chłodzeniu bezpośrednim czynnik chłodniczy odparowuje w wymienniku obsługującym bezpośrednio dany odbiornik, natomiast w układzie pośrednim chłód jest transportowany wodą lub glikolem.
Układ pośredni daje większą swobodę rozprowadzania chłodu do wielu odbiorników, ale wymaga dodatkowej hydrauliki i pomp.
Czy dry cooler może zastąpić chiller?
Tak, ale tylko wtedy, gdy temperatura zewnętrzna pozwala osiągnąć wymaganą temperaturę medium bez aktywnego obiegu chłodniczego.
W wielu zakładach dry cooler pracuje jako uzupełnienie chillera i przejmuje część obciążenia w chłodniejszych okresach.
Kiedy lepsza jest wieża chłodnicza niż dry cooler?
Wieża chłodnicza ma przewagę wtedy, gdy potrzebna jest niższa temperatura medium przy wysokiej temperaturze powietrza i zakład akceptuje zużycie oraz uzdatnianie wody.
Dry cooler upraszcza gospodarkę wodą i pracuje w obiegu zamkniętym, ale jego możliwości są mocniej ograniczone temperaturą zewnętrzną.
Czy jedna instalacja może łączyć kilka technologii chłodniczych?
Tak, układy hybrydowe są powszechne, ponieważ pozwalają wykorzystywać różne źródła i sposoby odprowadzania ciepła zależnie od warunków pracy.
Przykładem jest chiller połączony z dry coolerem i automatyką przełączającą instalację na free cooling przy niskiej temperaturze zewnętrznej.
Co ma największy wpływ na dobór technologii chłodniczej?
Największe znaczenie mają wymagana temperatura, moc chłodnicza, profil obciążenia, warunki otoczenia i wymagana ciągłość pracy.
Dopiero po ich określeniu można rzetelnie porównać chiller, dry cooler, wieżę chłodniczą lub układ hybrydowy.
